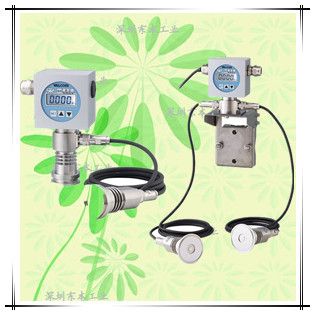

VSD4 差壓演算壓力計 PAT.
★可轉換成液位計
★2つの圧力センサからの出力を演算し差圧を検出
★出力4～20mA（2線式）スケーリング機能
★1出力（差圧出力のみ）、2出力（差圧出力＋低圧側出力）から選択
★強度の高い受圧面
★封入液を使用しない安全?安心構造
★標準機能
●表示切替（差圧?高圧?低圧）機能 ●ダンピング機能
●ループチェック機能 ●FIXゼロ ●ゼロシフト
●最大値最小値表示 ●異常時出力狀態設定 ●キーロック機能
| 測定媒體 | 各種酒類?乳飲料?調味料?純水?薬液等 （センサ材質により異なります） |
|---|---|
| 測定種類 | 正圧 |
| 測定範囲 | 定格容量50kPa～1000kPa範囲でご指定可能です |
| 出力種類 | 4～20mA（2線式） 出力スケーリング可変式 出力スケーリングは、定格容量の「10～100%」の範囲で変更可能です |
仕様1（センサ部）
| 受圧接液部形狀?サイズ | ISOへルール?バリベント?ISO袋ナット?その他特注 |
|---|---|
| 定格容量 | 50kPa～1000kPa |
| 受圧接液部材質 | センサ部：SUS316L、ハステロイC-276相當、SUS329J4L |
| その他の材質 | ケース部:アルミダイキャスト／前面シート部：PET／放熱フィン?アダプタ部：SUS304 |
| 許容過負荷 | 400%R.C. |
| 破壊耐圧 | 1000%R.C. |
仕様2（アンプ部+センサ部）
| 表示 | 7セグメント 4桁LCD表示 文字高：約12.7mm 表示更新速度 約3.5回/sec. | ||
|---|---|---|---|
| 常溫精度（※1） （非直線性、ヒステリシス、繰り返し性を含む） | 差圧 | 20～100%R.C.スケーリング時：±0.7%F.S.±1digit. 10～20%R.C.スケーリング時：±1.4%F.S.±1digit. | |
| 低圧 | 2出力仕様の場合 | 20～100%R.C.スケーリング時：±0.5%F.S.±1digit. 10～20%R.C.スケーリング時：±1%F.S.±1digit. | |
| 1出力仕様の場合 （アナログ出力無し） | ±0.5%F.S.±1digit. | ||
| 高圧 （アナログ出力無し） | ±0.5%R.C.±1digit. | ||
| 溫度補償範囲（接液部） | -5～150℃（測定媒體溫度） | ||
| 許容溫度範囲（接液部） | -5～150℃（測定媒體溫度） | ||
| 零點の溫度影響 | ±0.6%R.C./10℃以下（定格300kPa、500kPa、1000kPa） ±0.7%R.C./10℃以下（定格50kPa、100kPa、200kPa） | ||
| 出力の溫度影響 | ±0.6%R.C./10℃以下（定格300kPa、500kPa、1000kPa） ±0.7%R.C./10℃以下（定格50kPa、100kPa、200kPa） | ||
| 周囲溫濕度範囲 | 0～50℃（結露、氷結不可） | ||
| 材質 | アルミダイキャスト（ケース部）、PET（前面シート部） SUS304（放熱フィン、アダプタ部） | ||
| 保護構造 | IP67相當 | ||
| 質量 | 約670g | ||
| 付屬品 | 取扱説明書1部、試験成績書1部、ケーブルグランド PP型専用ブラケット、PP型専用ブラケット用U字ボルト、 PP型固定用六角ナット | ||
（※1）ヘルール形狀はクランプ締付後ゼロ調整を?qū)g施
VSD4型式選択について
表示?校正レンジ
本製品は、高圧側圧力センサと低圧側圧力センサに印加された圧力をCPUで"演算"しアナログ信號として出力します。
（計算式）：高圧側圧力センサ印加圧力－低圧側圧力センサ印加圧力＝差圧
＜注意＞
"表示?校正レンジ"は、一般の差圧計と異なり、タンク計測の場合、タンクにかかる最大圧力より大きい値で選択して下さい。
フィルター等の計測の場合は、ライン圧より大きい値で選択して下さい。＜型式選択表②より選択＞
―表示とアナログ出力の調整について―
本製品はアナログ出力を定格容量の10～100%の範囲で変更することができます。
1出力の場合：差圧出力のみ 2出力の場合：差圧出力+低圧側出力
―アナログ出力調整出荷(VSD4－SC1)―
表示校正レンジを100%として、10%～100%の間で、ご指定の値に調整して出荷いたします。（オプション）
＜例＞
定格容量 100kPaを使用し、アナログ出力4～20mAを0～70kPaに対して出力させたい場合。
1出力（差圧出力のみ）の場合 VSD4－SC1：差圧0～70kPa とご指定下さい。
2出力（差圧出力＋低圧側出力）の場合 VSD4－SC1：差圧0～70kPa 低圧0～70kPa とご指定下さい。
アナログ出力
1出力（差圧出力のみ） 2出力（差圧出力＋低圧側出力）から選択 ＜型式選択表③より選択＞

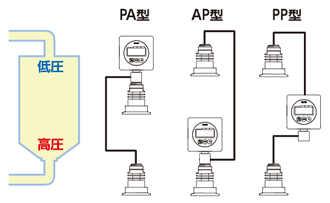

センサ接続
下図の3タイプより選択 ＜型式選択表④より選択＞
定格容量
表示?校正レンジで決定した型式と連動
＜注意＞
※高圧側?低圧側の各圧力センサの定格容量は、同一レンジしか選択できません。＜型式選択表⑤より選択＞
受圧接液部
高圧側?低圧側それぞれに形狀?材質を選択
形狀：＜型式選択表⑥、⑨より選択＞
材質：＜型式選択表⑦、⑩より選択＞
（※材質により、受圧面の表面処理が異なります。）
センサケーブル
高圧側?低圧側の各センサケーブル長を選択（最長40mまで） ＜型式選択表⑧、?より選択＞

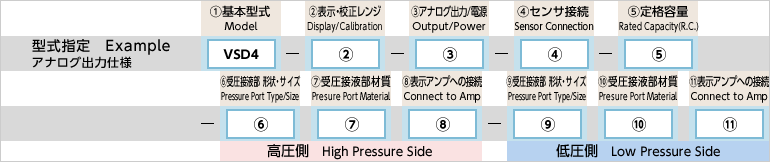

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSD4 | 高溫タイプ：接液部溫度範囲 -5～150℃ | |||
| 2.表示?校正レンジ | A | 50.0kPa | ⑤定格容量の型式選択は【005】となります。 | |||
| B | 50.00kPa | |||||
| C | 100kPa | ⑤定格容量の型式選択は【010】となります。 | ||||
| D | 100.0kPa | |||||
| E | 200kPa | ⑤定格容量の型式選択は【020】となります。 | ||||
| F | 200.0kPa | |||||
| G | 300kPa | ⑤定格容量の型式選択は【030】となります。 | ||||
| H | 300.0kPa | |||||
| J | 500kPa | ⑤定格容量の型式選択は【050】となります。 | ||||
| K | 500.0kPa | |||||
| L | 1000kPa | ⑤定格容量の型式選択は【100】となります。 | ||||
| M | 1.000MPa | |||||
| 3.アナログ出力?電源 | 16 | 4～20mA（2線式） 1出力（差圧出力のみ） | 応答性：ダンピング（ソフトフィルタ） 初期設定2秒（0.5Hz） 許容負荷抵抗：電源電圧DC24V（DC15.64～26.5V）時380Ωmax. 消費電流約23mA | |||
| 26 | 4～20mA（2線式） 2出力（差圧出力?低圧側出力） | |||||
| 4.センサ接続 | AP | 高圧側：直結/低圧側：セパレート | ||||
| PA | 高圧側：セパレート/低圧側：直結 | |||||
| PP | 高圧側?低圧側共：セパレート | |||||
| 5.定格容量 | 005 | 50kPa | ②表示?校正レンジの型式選択は【AもしくはB】となります。 | |||
| 010 | 100kPa | ②表示?校正レンジの型式選択は【CもしくはD】となります。 | ||||
| 020 | 200kPa | ②表示?校正レンジの型式選択は【EもしくはF】となります。 | ||||
| 030 | 300kPa | ②表示?校正レンジの型式選択は【GもしくはH】となります。 | ||||
| 050 | 500kPa | ②表示?校正レンジの型式選択は【JもしくはK】となります。 | ||||
| 100 | 1000kPa | ②表示?校正レンジの型式選択は【LもしくはM】となります。 | ||||
| 高圧側 | ||||||
| 6.受圧接液部 形狀?サイズ | F1 | ISO ヘルール 1.5S | ||||
| F2 | ISO ヘルール 2S | |||||
| F3 | ISO ヘルール 2.5S | |||||
| F4 | ISO ヘルール 3S | |||||
| F6 | ISO ヘルール 4S | |||||
| V50A | バリベント DN50 | |||||
| V65A | バリベント DN65 | |||||
| V80A | バリベント DN80 | |||||
| V100A | バリベント DN100 | |||||
| R1 | ISO 袋ナット 1.5S 六角ナット付(HEX61) | |||||
| R2 | ISO 袋ナット 2S 六角ナット付(HEX76) | |||||
| M0 | ネジマウント型単體 専用Oリング1本付屬 | |||||
| M1 | JIS20K50Aフランジ付 専用Oリング1本付屬 | |||||
| M2 | JIS20K80Aフランジ付 専用Oリング1本付屬 | |||||
| 7.受圧接液部材質 | 無記入 | SUS316L （標準品） | 電解複合研磨 （Rz0.7μm?Ra0.2μm） | ⑤定格容量すべてに対応 ⑥⑨受圧接続部形狀?サイズ（継手）すべてに対応 | ||
| HS1 | ハステロイC-276相當 （オプション） | 電解複合研磨 （Rz0.7μm?Ra0.2μm） | ⑤定格容量300?500?1000kPaから選択可 ⑥⑨受圧接続部形狀?サイズ（継手）F1?F2?F3?M0から選択可 | 【受注生産品】 負圧?連成圧は 対応不可 | ||
| J4L | SUS329J4L （オプション） | バフ研磨 （#400） | ||||
| 8.表示アンプへの接続 | A | 直結 | ||||
| P□□ | セパレートケーブル1～40mの長さ指定 例：3mの時は「P03」／15mの時は「P15」／30mの時は「P30」 | |||||
| 低圧側 | ||||||
| 9.受圧接液部 形狀?サイズ | F1 | ISO ヘルール 1.5S | ||||
| F2 | ISO ヘルール 2S | |||||
| F3 | ISO ヘルール 2.5S | |||||
| F4 | ISO ヘルール 3S | |||||
| F6 | ISO ヘルール 4S | |||||
| V50A | バリベント DN50 | |||||
| V65A | バリベント DN65 | |||||
| V80A | バリベント DN80 | |||||
| V100A | バリベント DN100 | |||||
| R1 | ISO 袋ナット 1.5S 六角ナット付(HEX61) | |||||
| R2 | ISO 袋ナット 2S 六角ナット付(HEX76) | |||||
| M0 | ネジマウント型単體 専用Oリング1本付屬 | |||||
| M1 | JIS20K50Aフランジ付 専用Oリング1本付屬 | |||||
| M2 | JIS20K80Aフランジ付 専用Oリング1本付屬 | |||||
| 10.受圧接液部材質 | 無記入 | SUS316L （標準品） | 電解複合研磨 （Rz0.7μm?Ra0.2μm） | ⑤定格容量すべてに対応 ⑥⑨受圧接続部形狀?サイズ（継手）すべてに対応 | ||
| HS1 | ハステロイC-276相當 （オプション） | 電解複合研磨 （Rz0.7μm?Ra0.2μm） | ⑤定格容量300?500?1000kPaから選択可 ⑥⑨受圧接続部形狀?サイズ（継手）F1?F2?F3?M0から選択可 | 【受注生産品】 負圧?連成圧は 対応不可 | ||
| J4L | SUS329J4L （オプション） | バフ研磨 （#400） | ||||
| 11.表示アンプへの接続 | A | 直結 | ||||
| P□□ | セパレートケーブル1～40mの長さ指定 例：3mの時は「P03」／15mの時は「P15」／30mの時は「P30」 | |||||

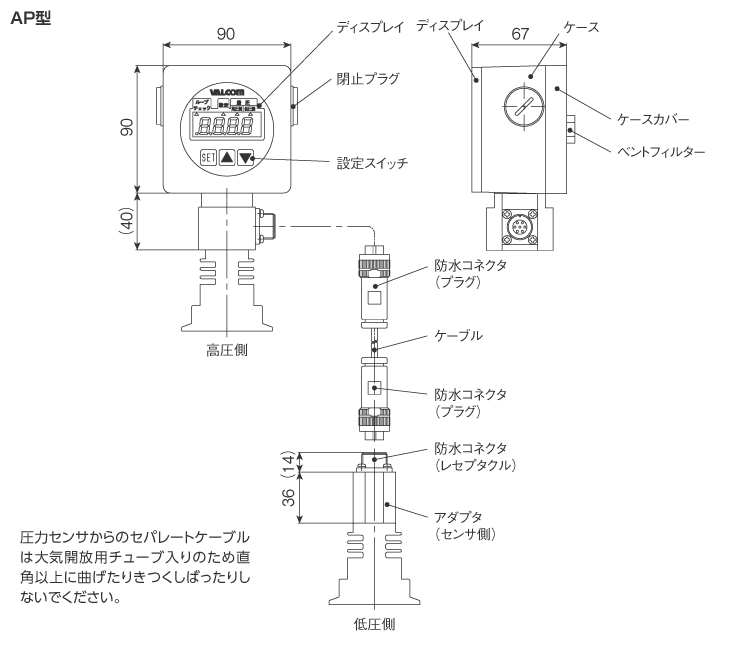

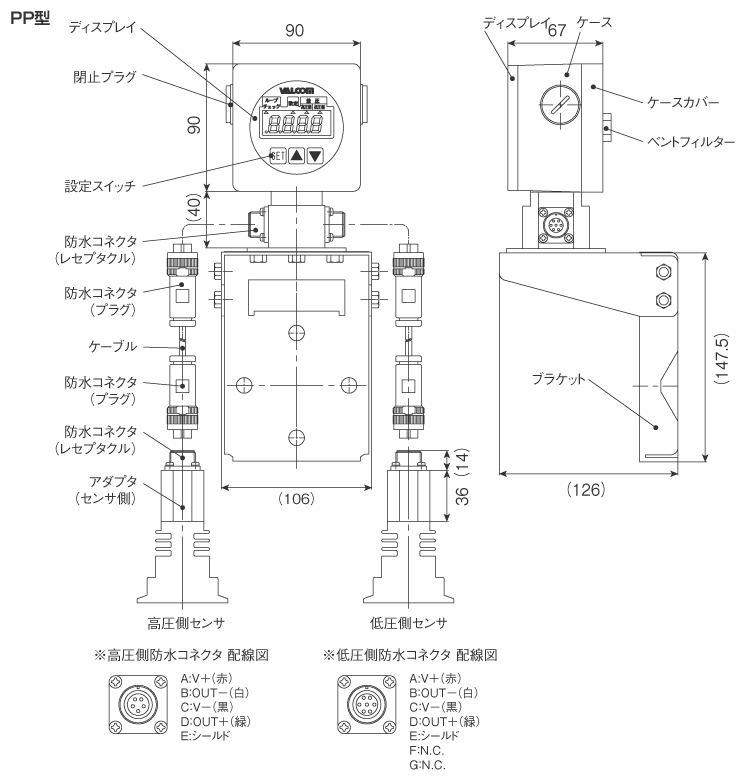

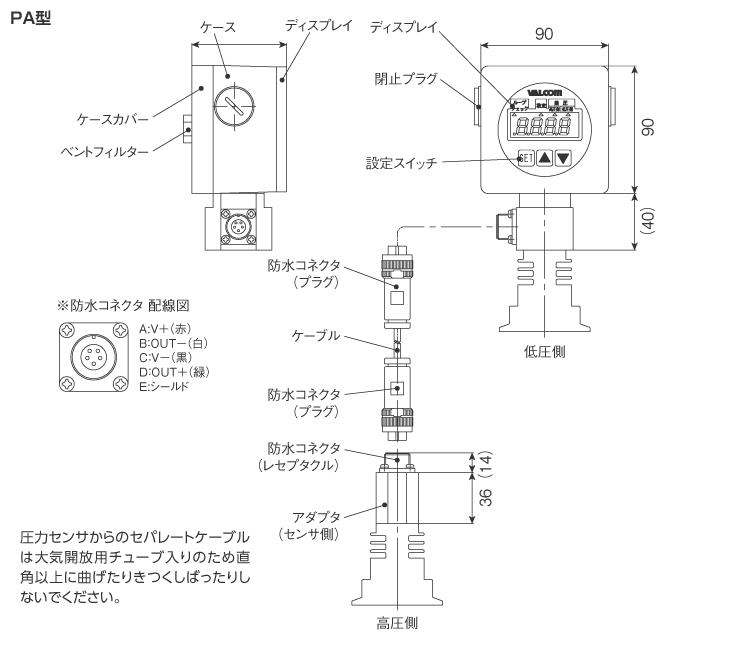

外形寸法（単位：mm）
※受圧接液部形狀?サイズはこちらをご參照ください
出力仕様
